Connectors and PIN Assignment |
Connectors
HDMI Type A Connector |
PIN Assignment |
Pin |
Function |
Pin |
Function |
1 |
T.M.D.S.Date2+ |
2 |
T.M.D.S.Date2 Shield |
3 |
T.M.D.S.Date2- |
4 |
T.M.D.S.Date1+ |
5 |
T.M.D.S.Date 1 Shield |
6 |
T.M.D.S.Date1- |
7 |
T.M.D.S.Date0+ |
8 |
T.M.D.S.Date0 shield |
9 |
T.M.D.S.Date0- |
10 |
T.M.D.S.Clock+ |
11 |
T.M.D.S.Clock-Shield |
12 |
T.M.D.S.Clock- |
13 |
CEC |
14 |
Ressrved(N.C.on device) |
15 |
SCL |
16 |
SDA |
17 |
DDC/CEC Ground |
18 |
+5V Power |
19 |
Hot Plug Detect |
|
|
|
|
Electric Characteristics |
Parameter Measurd |
Differential Impedance |
Differential Delay |
Intya-Pair Skew |
Far-end Crosstalk |
Attenuation |
Connector Impedance |
Strandard |
100±10% |
5.05ns/m(Max) |
151 ps(Max) |
-26dB/max@1-5000MHz |
-8dB/max@1-825MHz |
100±15% |
-21dB/max@825-2478MHz |
-30dB/max@2475-4125MHz |
|
|
HDMI Testing Curve |
|
|
|
|
|
|
|

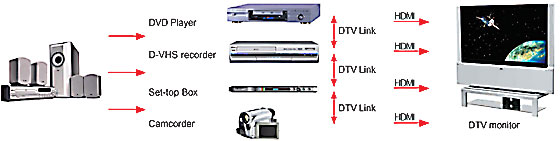

HIGH PERFORMANCE DIGITAL CABLE FOR AUDIO AND VIDEO
USED FOR THE HOME APPLIANCE SUCH FOR TV,DVD PLAYER AND HOME CINEMA,SET-TOP BOX. |
|
